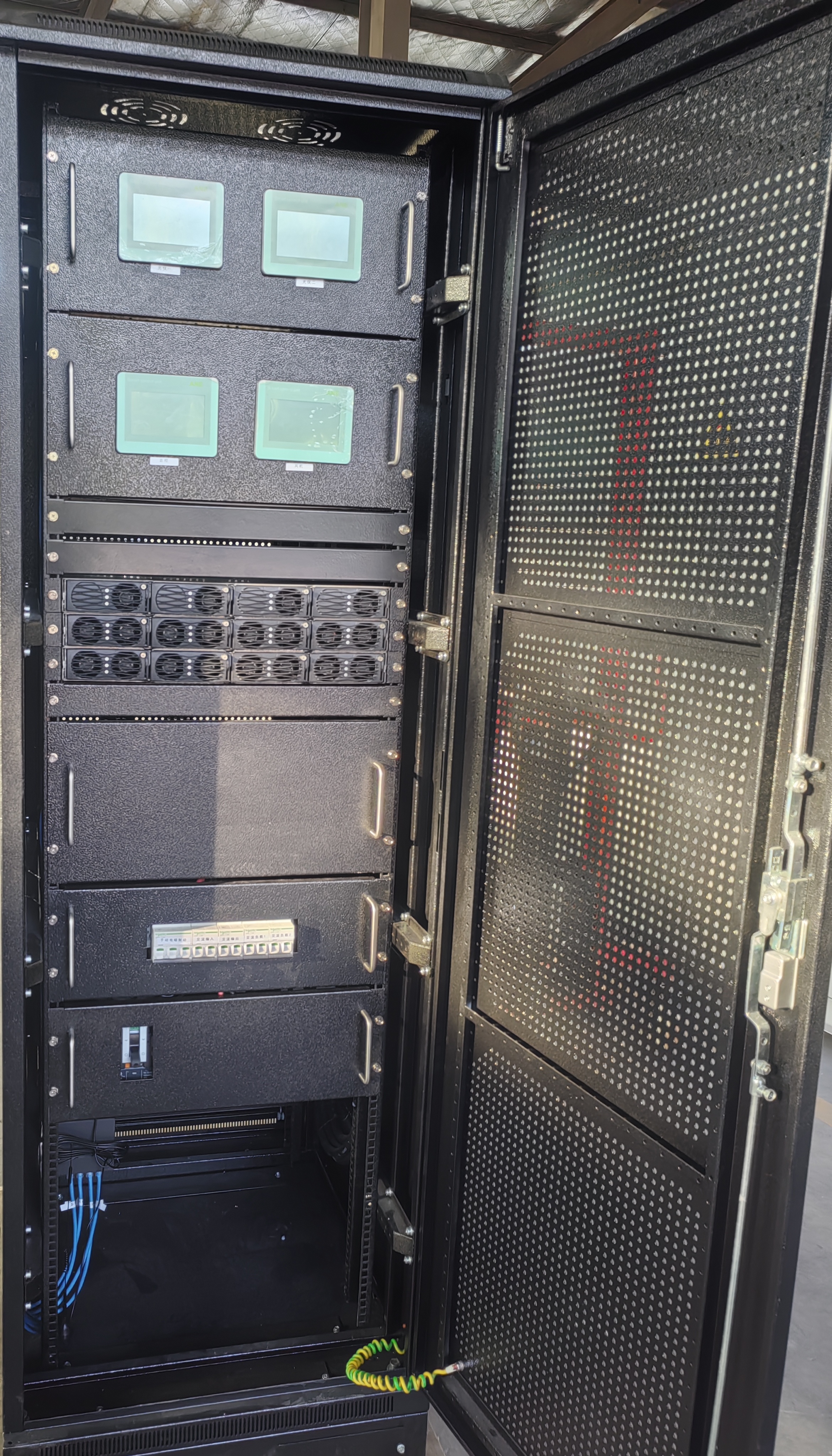

風光柴儲多能控制一體機是一種應用于風能、光伏新能源以及柴發（市電）混合發電系統中實現DC/AC電能轉換的設備，采用電力電子控制技術，將風力發電機、光伏電池發出的電能通過DC/DC變換技術輸出滿足標準要求的直流電能供給負載供電；多余的能量按控制需要向儲能蓄電池進行充電；當風光資源以及儲能不足時，可自動啟動柴發或加載市電同時給負載和儲能電池充電。設備具有工作模式動態可調，風光、柴發供電模式自動無縫切換，風能和光伏能量最大功率跟蹤，以及對儲能蓄電池精細管理等功能特點。
性能優勢：
1、功能特點
（1）模塊化設計、配置靈活，擴容方便。
（2）根據風光設備發電量、儲能狀態，智能控制一次和二次負載的供電。
（3）風力機和光伏MPPT 功率吸收模式
具有高效的風能和光伏 MPPT 最大功率跟蹤功能，從風能、光伏輸入到交流輸出最大轉換效率為 98％。
（4）雙電源無縫切換功能
負載供電支持雙電源在線無縫切換。
（5）風力機和光伏可限功率運行
支持風力機和光伏系統限功率運行。
（6）柴發（市電）限功率充電
可對柴發（市電）的充電功率進行在線設置，確保旁路設備的安全。
（7）電池充放電精細化管理
①支持恒流恒壓充放電，支持恒流恒壓分段充放電自動切換；也支持恒功率充放電，恒功率恒壓分段充放電自動切換；
②在恒流充電時，穩流精度≤2%（在20%～100%輸出額定電流時）， 電流紋波 ≤2%；恒壓充電時，穩壓精度≤1% ，電壓紋波≤1%。
（8）最大限度利用風能和光伏發電
系統能夠?qū)︼L(fēng)能和光伏能量自動最優調控，實現風能和光伏能量首先為負載供電，多余能量向儲能蓄電池充電，保證風能和光伏利用率最高。
（9）支持黑啟動
風光儲一體機支持黑啟動，在電池電量放空極端情況下，只要有足夠的風能 和光照，通過風力和光伏發電，系統即可啟動運行。
（10）多種上位機接入方式
監控顯示界面支持中/英文，監控軟件能夠上電自啟動；對外具有開放的 RS485，CAN 及以太網通信接口，支持遠程監控以及 BMS 信息交互。
（11）具有完善的保護功能
包括交流過/欠壓保護、過/欠頻保護，短路保護、過載保護、蓄電池過/欠壓告警保護、蓄電池高/低溫告警，電池容量低告警保護等。
（12）完善的故障以及操作日志記錄功能
具備完善的故障以及操作日志記錄功能，支持多條日志信息永久保存。
2、工作模式
風光柴儲一體機主要工作模式為：風光供電模式、儲能供電模式、柴發（市電）供電和充電模式。
（1）風光供電模式
當風光資源足以滿足負載供電時，負載由風光瞬時發的電能給負載供電。
（2）儲能供電模式
當風光資源發電功率小于負載功率時，負載由風光瞬時發的電能和儲能聯合供電或單獨由儲能供電。
（3）柴發（市電）供電和充電模式
當儲能系統存電量低于保護值，系統可自動啟動柴發或加載市電為負載供電，同時根據設定的充電功率給儲能系統充電。

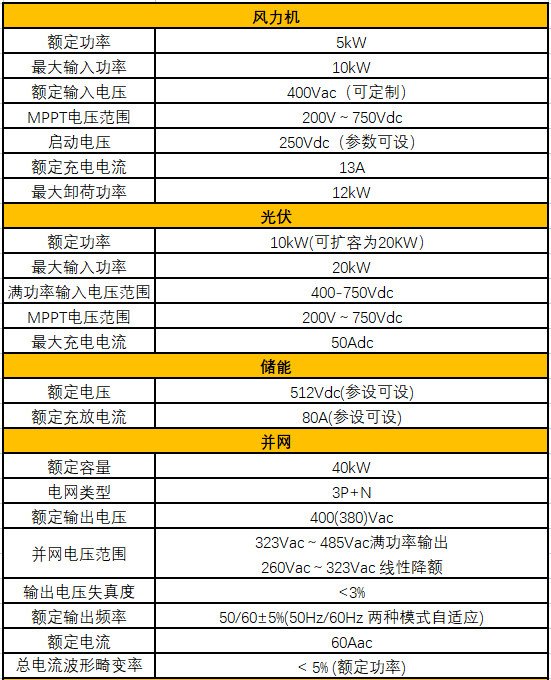

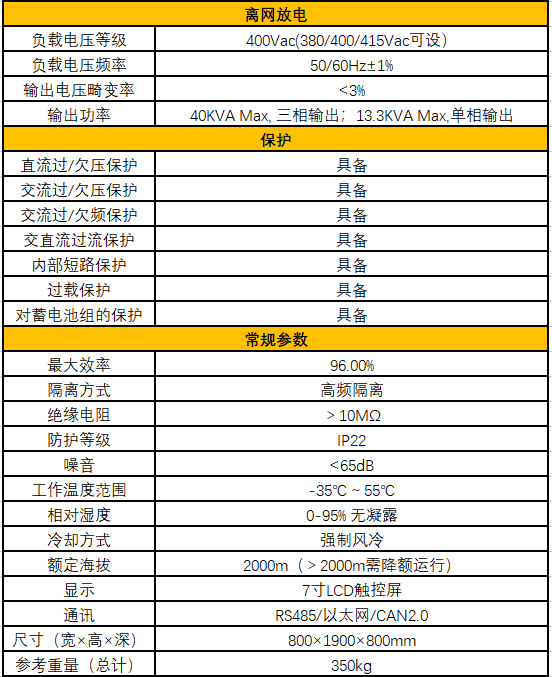

規格參數：
工作模式：
風光柴儲多能控制一體機主要工作模式為：并網模式、離網模式、電池維護模式。1、并網模式
在電網供電正常時可自動跟蹤電網頻率，結合監控系統實現平滑功率輸出、削峰填谷、系統調頻、負載均衡、暫態有功出力緊急響應、暫態電壓緊急支撐、改善風能電站功率輸出可控性、方便系統的功率調度、改善電能質量等功能。
2、離網模式
在電網失電或處于獨立系統時，設備作為電壓源建立微型電網，為網絡中的其它新能源發電設備提供固定相位、頻率的電壓基準，其它新能源發電設備基于此電壓基準繼續工作，實現供用電設備的動態供電平衡。風光儲一體機可作為基本發電單元，多臺風光儲一體機并聯組建分布式離網發電系統，多機之間無需通信線聯接，可均分負載，保證系統穩定運行。
3、電池充放電模式
風光柴儲多能控制一體機可響應監控系統或者儲能系通的管理指令，對儲能系統進行不同模式的充放電（恒流、恒壓、恒功率）管理。
